Tepelné inžinierstvo mäkkých chladičov: Analýza U-hodnoty a 48-hodinová retencia chladu pre chladiace vaky TPU

I. Veda o trvalom chladení

The TPU chladiaca taška sa vyvinul z jednoduchej izolovanej nádoby na produkt s výkonným inžinierstvom, ktorý je nevyhnutný pre rybolov, cyklistiku a špecializované cestovanie, kde je povinné dlhodobé uchovávanie chladu. Pre B2B obstarávanie v outdoorovom priemysle sa výkon kvantifikuje schopnosťou tašky odolávať prenosu tepla – metrika definovaná koeficientom prestupu tepla alebo U-hodnotou. Dosiahnutie trvalej vnútornej teploty pod desať stupňov Celzia počas viac ako 48 hodín v náročnom okolitom prostredí s tridsiatimi stupňami Celzia si vyžaduje minimalizáciu tepelných ziskov cez kompozitnú štruktúru tašky, izolačné jadro a tesnenia. New Fuda Luggages & Bags Co., Ltd., založená v roku 2006, sa špecializuje na výrobu vysokovýkonných outdoorových produktov. Naša odbornosť zahŕňa ako tradičné šitie, tak pokročilé vysokofrekvenčné zváranie pre mäkkú izoláciu chladiča, čo nám umožňuje navrhnúť tašky, ktoré spĺňajú metriky extrémnej retencie chladu. Náš záväzok týkajúci sa kvality produktov a výskumu nás zaradil medzi preferovaného dodávateľa špecializovaných tašiek vyvážaných do Európy, Ameriky a Japonska.

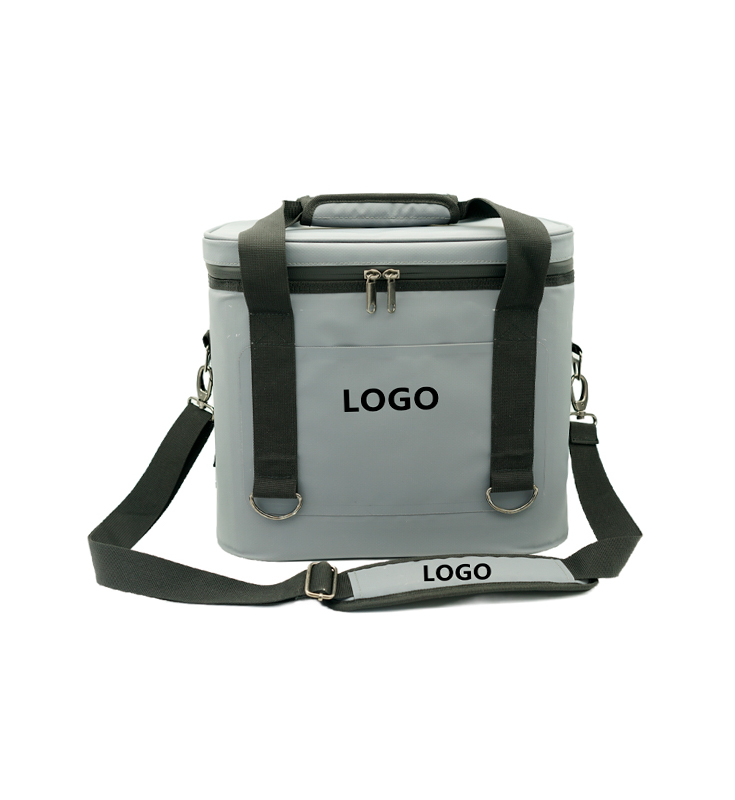

F-001 Šedá kabelka na jedno rameno Tpu Prenosný mäkký chladič s prispôsobiteľným logom

II. Tepelná priepustnosť: izolačný materiál a štruktúra

Tepelná priepustnosť (hodnota U) meria rýchlosť toku tepla konštrukciou na jednotku plochy, vyjadrenú vo wattoch na meter štvorcový Kelvinov (W/m²·K). Nižšia hodnota U znamená lepšiu izoláciu. Celková U-hodnota TPU chladiacej tašky je prevrátená k celkovému tepelnému odporu (R-hodnota) jej viacvrstvovej stenovej štruktúry, ktorá zahŕňa TPU plášť, izoláciu a vnútornú vložku. Výpočet vyžaduje zohľadnenie tepelnej vodivosti ($k$) a hrúbky ($L$) každej vrstvy, čo je základná súčasť výpočtu hodnoty U chladiča TPU.

A. Účinnosť izolačného materiálu: PU vs. EVA pena

Výber materiálu izolačného jadra je najdôležitejším faktorom ovplyvňujúcim konečnú hodnotu U. PU (polyuretánová) pena sa zvyčajne vyrába s nízkovodivým nadúvadlom zachyteným v jej štruktúre s uzavretými bunkami, čo poskytuje vynikajúcu tepelnú odolnosť. Pena EVA (etylén-vinylacetát), ktorá ponúka vynikajúcu flexibilitu a odolnosť proti nárazu, má vo všeobecnosti vyššiu tepelnú vodivosť. Pre najdlhšiu dobu zadržania ľadu mäkká chladiaca taška, PU pena s vysokou hustotou a uzavretými bunkami ponúka najlepšiu izolačnú účinnosť PU peny v porovnaní s chladičom EVA peny, hoci často vyžaduje polotuhý dizajn na ochranu konštrukcie.

B. Vplyv hrúbky izolácie

Vzhľadom na tepelnú vodivosť materiálu ($k$) je R-hodnota ($R = L/k$) priamo úmerná jeho hrúbke ($L$). Preto najjednoduchším spôsobom, ako znížiť výpočet hodnoty U chladiča TPU, je zvýšiť hrúbku izolačnej vrstvy. V prípade typického mäkkého chladiča zvýšenie hrúbky steny z osemnástich milimetrov na tridsať milimetrov (použitím rovnakého materiálu s hodnotou $k$) takmer zdvojnásobí tepelný odpor, čím sa priamo predĺži čas uchovávania ľadu v mäkkom chladiacom vrecku.

III. Minimalizácia tepelných mostov: Úloha tesnenia a montáže

Dokonca aj pri najhrubšej izolácii prítomnosť "tepelných mostov" - oblastí, kde môže teplo obchádzať izolačnú vrstvu - drasticky zníži celkový výkon zadržiavania chladu. V mäkkých chladičoch sú hlavnými vinníkmi švy a uzatvárací zips. Rozhodujúce je použitie vysokofrekvenčného zvárania pre mäkkú izoláciu chladiča. Táto pokročilá technológia využíva elektromagnetickú energiu na tavenie termoplastických materiálov (TPU plášť, vnútorná vložka) bez potreby prepichnutia ihlou. Tradičné metódy šitia prinášajú tisíce drobných perforácií, z ktorých každá pôsobí ako tepelný most a miesto prenikania vody. Vysokofrekvenčné zváranie eliminuje tieto mosty a zaisťuje, že izolácia je úplne uzavretá a suchá, čo je nevyhnutné, pretože infiltrácia vlhkosti drasticky zvyšuje $k$-hodnotu peny.

A. Zváranie vs. šitie pre štrukturálnu integritu

IV. Overenie výkonu: 48-hodinový test retencie chladu

Na overenie tvrdenia, že vnútorná teplota zostáva na alebo pod 10 stupňov Celzia počas 48 hodín pri okolitých podmienkach 30 stupňov Celzia, je pre certifikáciu B2B povinný štandardizovaný protokol testovania odolnosti voči chladu. Tento test, často označovaný ako test Figúry zásluh (FoM), musí byť vykonaný v komore s riadenou klimatizáciou.

A. Štandardizovaná metodika testovania

• Kondicionovanie: Prázdna chladiaca taška TPU je vopred upravená na okolitú teplotu tridsať stupňov Celzia.
• Plnenie: Vrece sa naplní špecifikovanou počiatočnou hmotnosťou ľadu (napr. jedna tretina až polovica kapacity alebo na základe špecifického testovacieho štandardu).
• Monitorovanie: Teplotné sondy sú umiestnené centrálne vo vnútri vrecka (napr. vo vodnej nádrži vytvorenej topiacim sa ľadom) a údaje sa nepretržite zaznamenávajú.
• Koncový bod: Test sa ukončí, keď sa roztopí sto percent ľadu, alebo, podľa špecifikovanej požiadavky, keď vnútorná teplota presiahne desať stupňov Celzia.

Tento prísny protokol testovania výkonu zadržiavania chladu zaisťuje, že vypočítaná nízka hodnota U sa priamo premietne do požadovaného výkonu v reálnom svete, čím sa overí čas uchovávania ľadu pre koncového používateľa.

V. Záver: Presná výroba pre extrémny výkon

Dosiahnutie výnimočného zadržiavania chladu v TPU chladiacej taške je cvičením v aplikovanom tepelnom inžinierstve. Úspech závisí od výpočtu hodnoty U s nízkou hodnotou U chladiča TPU, dosiahnutého pomocou hrubej izolácie s nízkou hodnotou $ k$ (ako PU pena) a štrukturálnej integrity poskytovanej vysokofrekvenčným zváraním pre mäkkú izoláciu chladiča na odstránenie tepelných mostov. New Fuda Luggages & Bags Co., Ltd. uplatňuje túto inžiniersku prísnosť na celý náš produktový rad, čím zabezpečuje, že naše outdoorové tašky dôsledne poskytujú certifikovanú mäkkú chladiacu tašku s časom uchovávania ľadu a robustný výkon požadovaný medzinárodnými B2B zákazníkmi.

VI. Často kladené otázky (FAQ)

Q1: Ako ovplyvňuje vysokofrekvenčné zváranie pre mäkkú chladnejšiu izoláciu U-hodnotu izolácie?

• Odpoveď: Vysokofrekvenčné zváranie eliminuje otvory po ihlách vo vonkajšom plášti a vložke, čo zabraňuje prenikaniu vlhkosti do izolačného jadra. Pretože infiltrácia vlhkosti drasticky zvyšuje tepelnú vodivosť peny (hodnota $ k$), udržiavanie suchého jadra je nevyhnutné na realizáciu vypočítanej nízkej hodnoty U chladiaceho vaku TPU.

Otázka 2: Aký je hlavný tepelný kompromis pri výbere izolačnej účinnosti chladiča PU peny v porovnaní s EVA penou?

• Odpoveď: PU pena je lepším izolantom (nižšia hodnota $k$), ponúka vyššiu hodnotu R na jednotku hrúbky, čo je rozhodujúce pre dosiahnutie dlhšieho času uchovávania ľadu v mäkkom chladiacom vrecku. EVA pena je pružnejšia a odolnejšia voči nárazom, vďaka čomu je štrukturálne lepšia pre vysoko dynamické dizajny s mäkkými stranami, ale vyžaduje väčšiu hrúbku, aby zodpovedala tepelnému výkonu PU.

Otázka 3: Aká okolitá teplota sa bežne používa na testovanie výkonu za studena?

• Odpoveď: Zatiaľ čo používateľ špecifikoval tridsať stupňov Celzia, mnohé štandardizované protokoly na testovanie chladičov, ako napríklad protokoly používané Ministerstvom energetiky USA (DoE) alebo všeobecné spotrebiteľské normy, často používajú teplotu okolia blízko tridsaťdva stupňov Celzia ako referenčnú hodnotu pre drsné okolité podmienky.

Otázka 4: Aký je najdôležitejší komponent okrem hrúbky izolácie pri výpočte hodnoty U chladiča TPU?

• Odpoveď: Najkritickejším komponentom je uzatvárací systém (napr. zips alebo rolovací vrchná časť). Nevzduchotesný uzáver vytvára masívnu vzduchovú konvekčnú slučku, ktorá úplne obchádza izoláciu. Tepelný výkon zostavy zipsu musí byť zahrnutý do celkového výpočtu hodnoty U chladiča TPU.

Otázka 5: Koreluje zvýšenie času uchovávania ľadu v mäkkej chladiacej taške lineárne s hmotnosťou ľadu?

• A: Áno, zhruba. Zadržiavanie chladu je určené rýchlosťou získavania tepla ($Q$) a celkovou akumulovanou energiou chladu (masa ľadu). Pre pevnú hodnotu U je $Q$ konštantné, takže zdvojnásobenie ľadovej hmoty približne zdvojnásobí čas zotrvania ľadu v mäkkej chladiacej taške za predpokladu, že všetky ostatné faktory zostanú konštantné.
